底部裝卸鶴管AL2543
技術參數

型號	AL2543
規格	DN50/DN25、DN80/DN50
適用介質	適用于液化石油氣、液氨、液氯、二甲醚等高揮發性化工介質的汽、火車底部裝卸。配備球閥，采用快速接頭接車形式。
設計溫度	-40°C-190°C
設計壓力	0.6~2.5MPa
材質	20# 、不銹鋼
備注	接車形式：快裝接頭、法蘭。

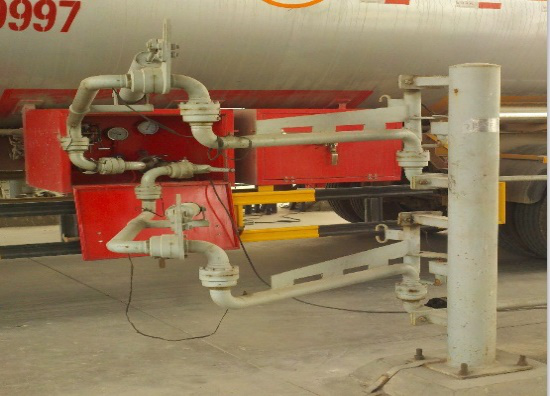

液氨鶴管
（配置：球閥+快速接頭）

（配置：球閥+垂管拉斷閥+快速接頭）

（配置：外臂拉斷閥+球閥 +快速接頭）

鶴管選型參數表

1.	公稱通徑		9	棧臺高度	mm
2.	輸送介質		10	接口中心與棧臺邊緣距離	mm
3.	管道材質		11	接口中心與槽車中心距離	mm
4.	旋向	左( )/右( )	12	接口法蘭距棧臺高度	mm
5.	現場接口法蘭標準		13	最小槽車罐口高度	mm
6.	介質溫度		14	最大槽車罐口高度	mm
7.	介質壓力		15		mm
8.	立柱	配 / 不配	16		mm
